Generatory wodoru włoskiej firmy Cinel
Cinel - włoski producent generatorów gazów
Włoska firma Cinel Gas jest producentem generatorów gazów ultraczystych. Cinel mieszczący się w Padwie, od lat 70-tych projektuje i tworzy swoje urządzenia w kooperacji z Uniwersytetem w Padwie. Wyrafinowane technologie stosowane w generatorach Cinel sprawiają, że jest to sprzęt z najwyższej półki, bezawaryjny i łatwy w obsłudze.
Warty podkreślenia jest fakt opatentowania przez Cinel swych technologii.
Generatory wodoru Cinel
Generatory wodoru zyskują wielkie uznanie wśród użytkowników chromatografów gazowych. Wygoda obsługi takiego generatora jest olbrzymia, w przeciwieństwie do wymian ciężkich butli ze sprężonym niebezpiecznym gazem.
Wielkie znaczenie ma tu fakt pracy z generatorem, który jest urządzeniem całkowicie bezpiecznym w przeciwieństwie do butli sprężonego wodoru, tworzącego z powietrzem potencjalnie wybuchową mieszaninę. W generatorze objętość wodoru mieści się w granicach 50 cm3 pod ciśnieniem maksymalnie 11 bar. Sprawia to, że objętość wodoru jest śladowas w porównaniu z 50 litrową butlą o ciśnieniu wodoru 150 bar. Generator posiada wielostopniowe zabezpieczenia przed wyciekiem i alarmy o możliwych uszkodzeniach. Użytkownik jest więc podczas pracy z generatorem całkowicie bezpieczny.
Użytkownicy wybierają generatory wodoru również dlatego, by oszczędzić czas i pieniądze, które trzeba przeznaczyć na wymagane prawem zabezpieczenia butli z gazami niebezpiecznymi.
Cinel gas oferuje dwie linie generatorów wodoru:
- Seria AD - Automatyczna Regeneracja. Generatory oferujące najwyższą czystość wodoru na poziome 99.99999% oraz technologię automatycznej regeneracji urządzenia. Zapewniona jest wieloletnia, praktycznie bezobsługowa praca. Użytkownik musi jedynie dolewać lub wymieniać wodę dejonizowaną oraz raz na 3-4 miesiące wymienić tanią zabezpieczającą torebkę dejonizacyjną.
- Seria RC - Regeneracja Manualna. Budżetowa wersja generatora wodoru, wymaga przeprowadzania manualnej regeneracji układu separacji gazu co parę lat pracy. Jest to prosty proces polegający na wymianie taniego kartridża z sorbentem. Podobnie jak w generatorach serii AD, użytkownik musi dolewać lub wymieniać wodę dejonizowaną oraz raz na 3-4 miesiące wymienić tanią zabezpieczającą torebkę dejonizacyjną.
Łączenie (kaskadowanie) generatorów
W celu uzyskania większych ilości gazu generatory można łączyć po kilka lub kilkanaście sztuk. Jeden z generatorów przejmuje funkcję sterującą a cały system zachowuje się jak jeden generator.
Automatyczne napełnianie wodą
Napełnianie generatorów przeprowadza się zazwyczaj ręcznie. Jednak jest również dostępny automatyczny system dostarczania wody dejonizowanej do generatora. Może on się składać np. z systemu dejonizatorów podłączonych do linii poboru wody pitnej, zbiornika roboczego oraz automatycznego sterownika dolewającego wodę do generatora (lub generatorów) w razie potrzeby.
Typowe zastosowania
- Chromatografia gazowa z detektorami płomieniowymi (np. FID, FPD)
- Gaz nośny do GC i GC-MS
- Kolizje na ICP-MS
- Ogniwa wodorowe i paliwowe
- Generowanie atmosfey wzbogaconej w wodór (tzw. hipobaria i hiperbaria)
- Inne zastosowania wymagające wodoru

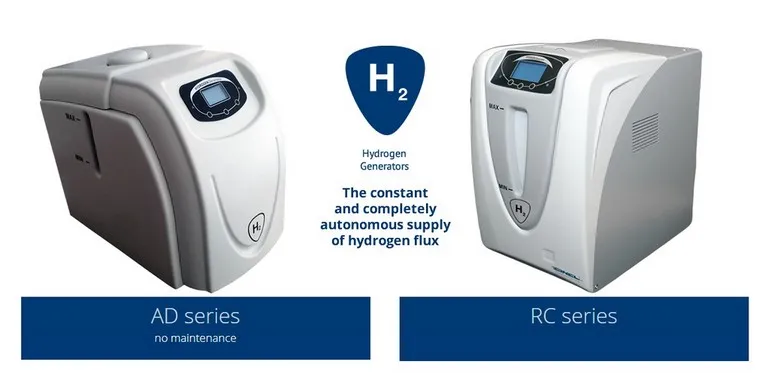

Generatory serii AD vs RC
Cinel gas oferuje dwie linie generatorów wodoru:
- Seria AD - Automatyczna Regeneracja. Generatory oferujące najwyższą czystość wodoru na poziome 99.99999% oraz technologię automatycznej regeneracji urządzenia. Zapewniona jest wieloletnia, praktycznie bezobsługowa praca. Użytkownik musi jedynie dolewać lub wymieniać wodę dejonizowaną oraz raz na 3-4 miesiące wymienić tanią zabezpieczającą torebkę dejonizacyjną.
- Seria RC - Regeneracja Manualna. Budżetowa wersja generatora wodoru, wymaga przeprowadzania manualnej regeneracji układu separacji gazu co parę lat pracy. Jest to prosty proces polegający na wymianie taniego kartridża z sorbentem. Podobnie jak w generatorach serii AD, użytkownik musi dolewać lub wymieniać wodę dejonizowaną oraz raz na 3-4 miesiące wymienić tanią zabezpieczającą torebkę dejonizacyjną.

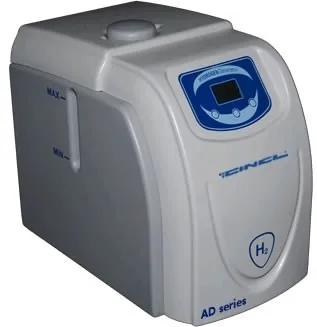

Automatyczny generator wodoru AD
Cinel Seria AD to automatyczne generatory wodoru wysokiej czystości (>99,99999%), co idealnie spełnia potrzeby laboratoriów eliminując problem niebezpieczeństw związanych ze stosowania tradycyjnych wysokociśnieniowych butli. Nowy system wykorzystuje technologię membrany PEM, dając bardzo czysty wodór. Podstawą jest wykorzystanie innowacyjnej celi elektrolitycznej, którą Cinel opracował wraz z Wydziałem Nauk Chemicznych Uniwersytetu w Padwie (patent N.0001397254 oraz Europejski Numer Aplikacji Patentowej EP10814714.1.)
Dzięki wykorzystaniu doskonałej celi elektrolitycznej, osiągnięto wyjątkowo małe zużycie energii. Generatory wodoru serii AD pozbawione są konieczności wymiany kartridży regeneracyjnych, gdyż system oczyszczania gazu regeneruje się cyklicznie samoczynnie. Jakiekolwiek dodatkowe kroki obsługowe poza kwartalną wymianą tanich torebek dejonizacyjnych i dolewania lub wymiany wody dejonizowanej nie są wymagane.
Wydajności generatora wodoru AD
Dostąpne wydajności generatorów wodoru serii AD: od 100 ml/min. do 1020 ml/min. H2. Dla wymaganych większych wydajności istnieje możliwość łączenia wielu generatorów w kaskady.
Kaskadowanie generatorów
Dla uzyskania większych ilości gazu generatory można łączyć po kilka-kilkanaście sztuk. Pracują one jak jeden generator, pod kontrolą jednego z nich, wybranego jako Master.

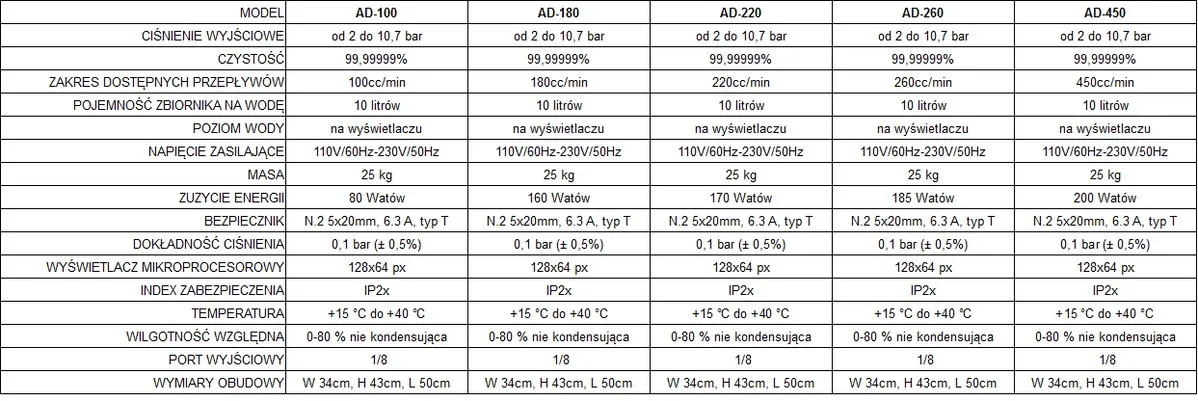

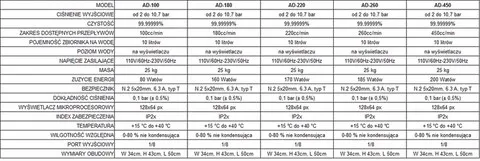

Parametry techniczne generatorów serii AD:

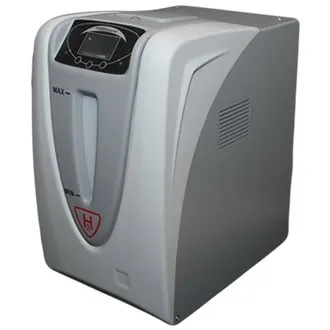

Generator wodoru serii RC
Firma Cinel s.r.l oferuje również tańsze generatory wodoru o wysokiej czystości (>99,999%), co idealnie spełnia potrzeby laboratoriów szukających rozwiązań ekonomicznych.
Seria RC wykorzystuje tak samo jak seria AD technologię PEM generowania wodoru o wysokiej czystości. Podstawą jest użycie innowacyjnej celi elektrolitycznej, którą Cinel opracował wraz z Wydziałem Nauk Chemicznych Uniwersytetu w Padwie (patent N.0001397254 oraz Europejski Numer Aplikacji Patentowej EP10814714.1.)
Dzięki wykorzystaniu doskonałej celi elektrolitycznej, osiągnięto wyjątkowo małe zużycie energii elektrycznej.
Seria generatorów RC łączy w sobie wysoką jakość i znakomitą cenę. Seria RC wyposażona została w układ osuszający o bardzo dużej pojemności, co ogranicza częstotliwość wymian wkładu osuszającego. Wbudowany program alarmów przypomina użytkownikowi potrzebę wymiany osuszacza. Jakiekolwiek dodatkowe kroki obsługowe poza kwartalną wymianą tanich torebek dejonizacyjnych i dolewania lub wymiany wody dejonizowanej nie są wymagane.
Wydajności generatora wodoru serii RC
Dostąpne wydajności generatorów wodoru serii AD: od 100 ml/min. do 1020 ml/min. H2. Dla wymaganych większych wydajności istnieje możliwość łączenia wielu generatorów w kaskady.

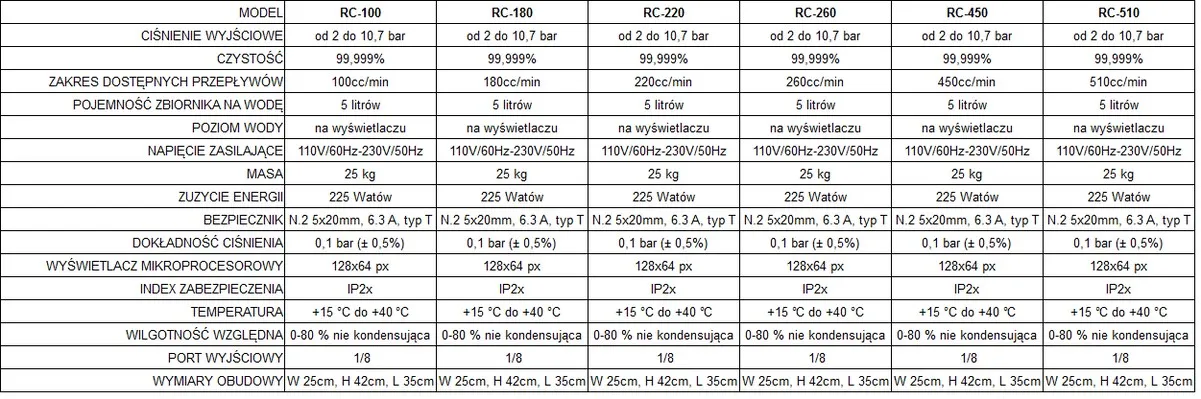

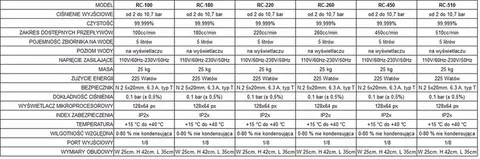

Parametry techniczne generatorów RC
Dla zakres przepływu wodoru od 100 do 510 ml/min.
Zalety stosowania generatorów wodoru:
Lepsze rezultaty chromatografii gazowej
Zastosowanie ultraczystego wodoru jako gazu palnego podnosi czułość detektorów FID/FPD. Dodatkowo, zastosowanie wodoru jako gazu nośnego przyśpiesza rozdziały chromatograficzne. Szybkość rozdziału wzrasta o 25-30% w stosunku do helu, bez zmniejszania rozdzielczości metody. Jest to również rozwiązanie na dłuższą metę tańsze.
- Bezpieczeństwo
Bardzo mała objętość wewnętrzna zbiornika wodoru (poniżej 50ml) zapobiega możliwości niebezpiecznego wybuchu na dużą skalę. W przypadku detekcji przecieku wodoru, generator samoczynnie się wyłącza.
- Oszczędność
Koszt generatora szybko się zwraca, biorąc pod uwagę brak wydatków na kosztowną instalację linii wodorowej wraz z ujęciem gazu, zabezpieczeniami, projektem i dokumentacją oraz ciągłej wymiany butli z wodorem.
- Dłuższy czas życia kolumn
Stosowanie wodoru o najwyższej czystości jako gazu nośnego pozwala zachować kolumnę w jak najlepszej kondycji. Co więcej, stosowanie wodoru, pozwala na obniżenie temperatur elucji, wydłużając czas działania kolumn GC.
- Zwiększona produktywność
Bezobsługowy system dostarczania wodoru pozwala na ciągłą pracę urządzenia w cyklu 24/7.
